麦克声能传感器

crm+25/DD/TC/E

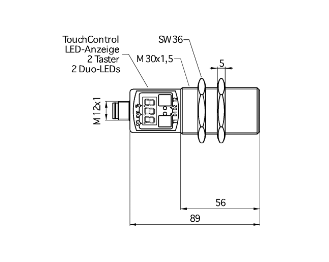

外壳照片检测区域

2 x pnp

350 mm

检测范围 30 - 250 mm

设计圆柱形 M30

工作模式接近开关/漫反射模式
反射板模式
窗口模式

特性高度耐化学性
不锈钢型号
显示器

超声波特性

测量方法回波传播时间

换能器频率 320 kHz

盲区 30 mm

检测范围 250 mm

最大检测范围 350 mm

波束发散角请看图表检测区域

分辨率/采样频率 0.025 mm

重复精度 ± 0.15 %

精度 ± 1 % （内置温度漂移补偿）

电气数据

工作电压 9 - 30 V d.c.,反极性保护

电压脉动 ± 10 %

空载电流损耗 ≤ 80 mA

连接类型 5芯M12接插件

输出量

输出1 pnp开关量输出：I_max = 200 mA (U_B-2V)，
常开/常闭，可调节，短路保护

输出2 pnp开关量输出：I_max = 200 mA (U_B-2V)，
常开/常闭，可调节，短路保护

开关回滞 3 mm

开关频率 25 Hz

响应时间 32 ms

上电延时 < 300 ms

输入

输入1 com端输入
同步输入

外壳

材质不锈钢，塑料件, PBT, TPU

超声波换能器 PEEK涂层，PTFE密封圈

防护等级EN 60529 IP 67

工作温度 -25°C to +70°C

储存温度 -40°C 到 +85°C

重量 110 g

技术特点/特性

温度补偿是

控制装置 2个按键+LED显示（触摸控制）

设定范围 Teach-in and numeric configuration via TouchControl
LCA-2带有LinkCopy 或 LinkControl 软件

同步是

多通道的是

指示灯 3位数字 LED显示,2 x 三色 LED

特性高度耐化学性
不锈钢型号
显示器

附件

可配置的附件 KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
BF-30
UF-90/M30
LCA-2
LCA-2 Koffer
SyncBox1

文件 (下载)

使用手册 BA_ENG_crm+xxxDD.pdf

STEP mic+25_XX_TC_STP.zip

IGS mic+25_XX_TC_IGS.zip

IPT mic+25_XX_TC_IPT.zip

PDF mic+25_XX_TC.pdf

SAT mic+25_XX_TC_SAT.zip

针脚示意图

订货型号 crm+25/DD/TC/E
