麦克声能传感器

pico+15/WK/I

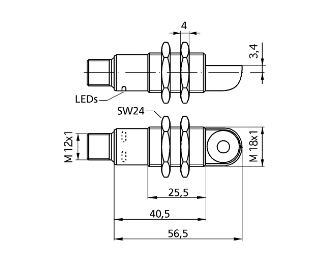

外壳照片检测区域

1 x 模拟量输出

250 mm

检测范围 20 - 150 mm

设计圆柱形 M18

工作模式模拟距离测量

特性 90°-Winkelkopf
schlankes Schallfeld

超声波特性

测量方法回波传播时间

换能器频率 380 kHz

盲区 21 mm

检测范围 150 mm

最大检测范围 250 mm

波束发散角请看图表检测区域

分辨率/采样频率 0.069 mm

重复精度 ± 0.15 %

精度 ± 1 % （内置温度漂移补偿）

电气数据

工作电压 10 - 30 V d.c., 反极性保护

电压脉动 ± 10 %

空载电流损耗 ≤ 40 mA

连接类型 5芯M12接插件

输出量

输出1 模拟量电流输出：4-20 mA，可切换，递增/递减

响应时间 32 ms

上电延时 < 300 ms

输入

输入1 com端输入
同步输入
自学习输入

外壳

材质铜套，镀镍，塑料零件，PBT

超声波换能器泡沫聚氨酯，玻璃填充的环氧树脂

防护等级EN 60529 IP 67

工作温度 -25°C to +70°C

储存温度 -40°C 到 +85°C

重量 35 g

更新版本弯头 90°

更新版本 pico+15/WK/F

技术特点/特性

温度补偿是

控制装置 com端输入

设定范围 Teach-in via com input on pin 5
LCA-2 with LinkControl

同步是

多通道的是

指示灯 1 x LED 绿灯：工作, 1 x LED 黄灯：开关状态

特性 90°-Winkelkopf
schlankes Schallfeld

附件

可配置的附件 KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
BF-30
LCA-2
LCA-2 Koffer
SyncBox1

文件 (下载)

使用手册 BA_ENG_pico+xxxUI.pdf

STEP pico+15_X_STP.zip

IGS pico+15_X_IGS.zip

IPT pico+15_X_IPT.zip

PDF pico+15_X_YY.pdf

SAT pico+15_X_SAT.zip

CE符合标准声明 CE_CON_ENG_pico+xxxUI.pdf

IODD库 microsonic IODD 1.0.1.zip

针脚示意图

订货型号 pico+15/WK/I
